供应ODF光纤单元箱 光纤配线架 24芯 48芯 72芯

联系人: 袁经理
手机: 15399021920
邮箱: 15399021920@126.com
发布人: 西安唯苑电讯设备有限公司
电话: 029-89153011
地址: 西安市经济技术开发区文景路海景国际C2座
价格: 价格面议
更多信息
分享:
关键词: ODF光纤单元箱   光纤配线架   ODF   一体化托盘

产品介绍

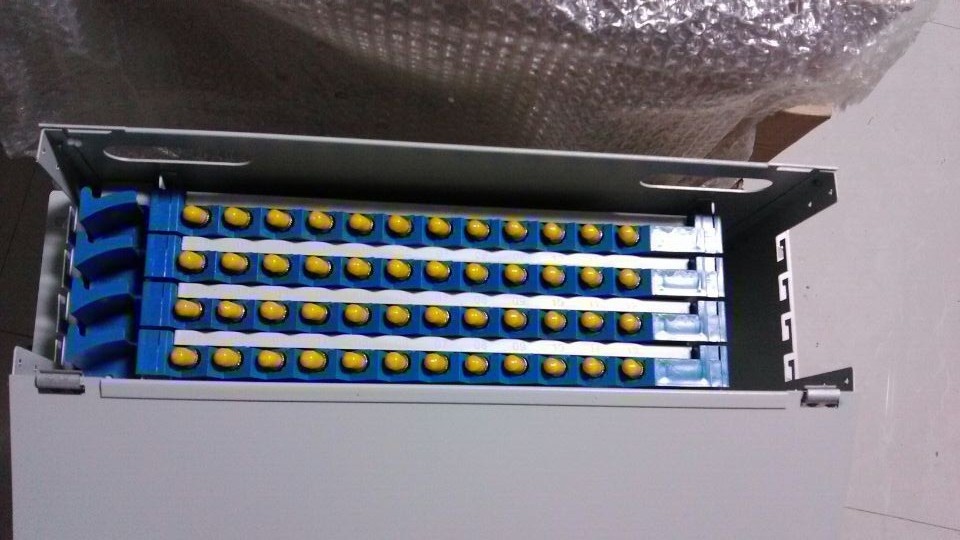

ODF光纤单元箱

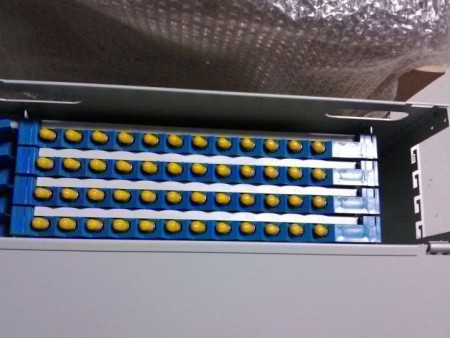

ODF光纤单元箱

产品概述

ODF单元箱是一种经过高密度,大容量设计的产品,具有外型美观大方,分配合理,便于查找,管理容易,安装方便及良好的操作性等特点。ODF单元箱具有光缆固定和保护功能、光缆终接功能、调线功能、以及光缆纤芯和尾纤保护功能。既可单独配装成光纤配线架,也可与数字配线单元、音频配线单元同装在一个机柜/架内。构成综合配线架。该设备配置灵活、安装适用简单、容易维护、便于管理、是光纤通信光缆网络终端,或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备。

产品介绍

1.材质:壳体采用冷轧板制成,环氧静电喷塑,外形美观,使用方便;所有的塑料部件采用的材料具有防腐性能,金属部件采用静电喷塑处理,以增加其防腐蚀性能;材料的物理、化学性能稳定并且材料之间有良好的相容性;全部材料无毒、无腐蚀,对人体健康和其它设备无副作用。2.箱体颜色:灰色3.规格:19寸标准安装ODF单元箱 4.机械性能:塑料件燃烧性能符合GB51697-85的规定;光缆光纤穿过金属板孔时装有保护套,纤芯、尾纤的曲率半径大于37.5mm;光缆进入机箱,曲率半径大于光缆直径的15倍。 5.安装方式:既可装入配线架机柜,也可壁挂安装。6.应用范围:适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小配线系统★备注:如需特殊规格可根据客户要求定做。

产品分类

ODF光纤配线架主要分为24芯、36芯、48芯、72芯、96芯。

产品功能

1.固定功能:光缆进入机架后,对其外护套和加强芯要进行机械固定,加装地线保护部件,进行端头保护处理,并对光纤进行分组和保护。2.容接功能:光缆中引出的光纤与尾缆熔接后,将多余的光纤进行盘绕储存,并对熔接接头进行保护。3.调配功能:将尾缆上连带的连接器插接到适配器上,与适配器另一侧的光连接器实现光路对接。适配器与连接器应能够灵活插拔;光路可进行自由调配和测试。4.存储功能:为机架之间各种交叉连接的光连接线提供存储,使它们能够规则整齐地放置。光纤盒内应有适当的空间和方式,使这部分光连接线走线清晰,调整方便,并能满足最小弯曲半径的要求。

使用条件

1.工作温度:-10℃~+40℃2.环境温度:-40℃~+60℃3.贮存温度:-25℃~+55℃4.相对湿度:≤85%(+30℃)5.大气压力:70Kpa~106Kpa

技术参数

1.标准工作波长:850nm、1310nm、1550nm2.介入损耗:≤0.3dB,附加损耗变动量不大于0.2dB,附加损耗变动量不大于5dB3.回波损耗:PC≥40dB、UPC≥50dB、APC≥60dB 4.抗电强度:≥3KV(DC)/1min不击穿、无飞弧5.绝缘电阻:≥1000MΩ/500V(DC)寿命:≥1000次6.收容盘光纤弯曲半径:≥40mm7.光纤活动连接器:插拔500次后:无机械损伤,插针表面无明显划痕
